上一篇 PDF 流程图转 Word 后还能编辑吗？ 介绍了如何把 PDF 中可识别的方框、连接线、箭头和文字重建为可编辑 Word 图形。
这篇继续讨论同一条工作流的下一步：当用户通过“翻译 PDF”的“重排（可编辑 Word）”方式，把 PDF 重排为 DOCX 并进行翻译时，流程图里的文字应该怎么处理？ 如果目标是输出尽量保持原页面布局的译文 PDF，应该选择“保留版式”，那是另一种交付目标，不在本文范围内。
技术白皮书、协议说明和产品手册中的流程图往往承载着正文无法替代的信息：节点名称、验证步骤、箭头标签和分组标题都可能影响读者理解。它们不能只在 DOCX 中“看起来还在”，还需要与正文一起进入翻译，并正确写回原来的节点。
这会带来几个正文翻译较少遇到的问题：图内文字是否能完整提取、术语能否与正文一致、译文变长后是否会压住箭头或挤出方框，以及目标语言字体是否适合当前布局。
为什么正文翻译了，流程图还是源语言？
PDF 中的流程图通常不是普通段落。它可能由矩形、线条、箭头和按坐标放置的文字共同组成，页面本身未必声明哪些文字属于哪个节点。
普通文本提取容易出现几种结果：
- 只翻译正文，流程图文字完全没有进入翻译任务。
- 图内文字被提取成零散片段，与对应方框失去关系。
- 整张图被当成图片，之后只能人工擦字和贴字。
- OCR 读到了文字，但无法可靠恢复箭头和节点关系。
因此，翻译流程图不能只做“识字”。系统还需要判断文字属于哪个方框或连接线，并在翻译后写回正确位置。
图内文字怎样进入同一套翻译流程？
对于可识别的矢量流程图，SimplifyAI 会尝试恢复节点、连接线与文字之间的关系。节点标题、箭头标签和独立说明文字可以与正文一起进入翻译任务，而不是留在一张不可编辑的图片里。
这带来两个实际价值：
- 术语更一致
图中的Transaction、Signature或产品术语，可以与正文使用同一目标语言、术语表和翻译偏好。 - 译后仍可编辑
处理结果可以保留为 Word 图形。审校人员发现某个节点译法不合适时，可以直接修改文字，而不必重做整张图。
这里讨论的是从 PDF 矢量图中恢复出的流程图。如果源文件本来就是 Word 中嵌入的 Visio，对象结构和处理路径不同，可参考 翻译 Word 里的 Visio 嵌入图。
译文变长后，为什么容易挤出方框？
同一句话换一种语言后，视觉长度可能变化很大：
- 英文翻译成德语或西班牙语后，单词和短语经常变长。
- 中文和日文字符数可能更少，但字形通常比拉丁字母更宽。
- 目标语言需要不同字体，本机字体替换也会改变实际宽度。
- 原图节点本来就很窄，没有为多语言留出空间。
如果仍使用原字号直接写回，译文可能换成多行、遮住连接线，或超出节点边界。简单地无限缩小字体也不可取：文字虽然放进去了，却可能小到无法阅读。
SimplifyAI 会根据原文与译文的长度变化，对图中文字做适度调整，并按目标语言使用相应的字体设置。目标是在固定图形布局、文字可读性和可编辑性之间取得平衡，而不是承诺所有流程图都能自动排版到无需检查。

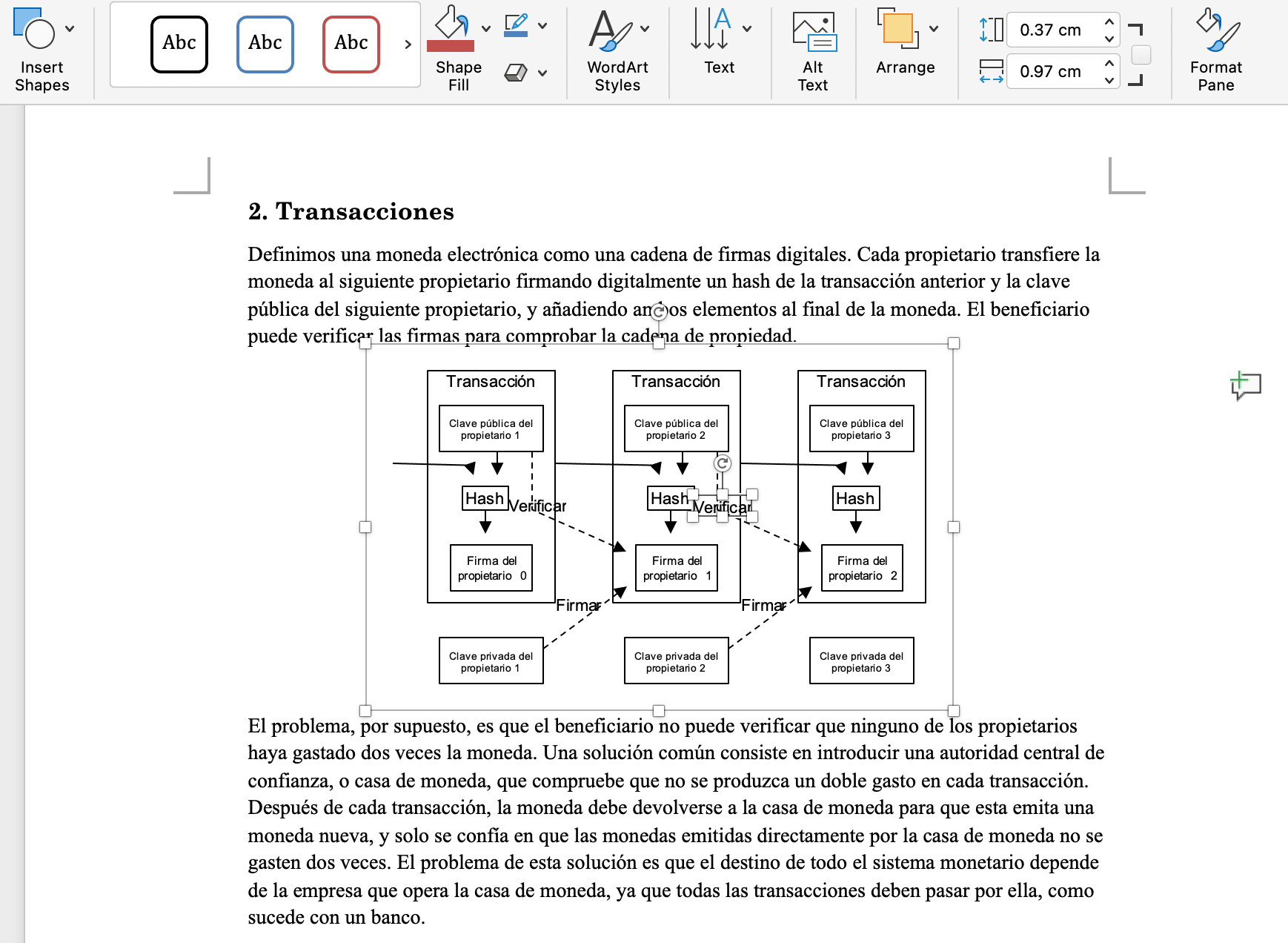

译后还能在 Word 里改吗？
最终交付建议在桌面 Word 中抽查。不同电脑安装的字体不同，字体替换会影响文字宽度和换行，因此实际交付文件才是排版确认的依据。
好在译文写回的是图形本身，而不是一张压平的图片。审校人员觉得某个节点译法不合适，可以直接改文字；译文偏长时也可以微调字号或方框宽度，再保存为 DOCX 继续流转。
当前适用范围与边界
更适合：
- 文本层清晰、主要由矩形节点和连接线组成的 PDF 矢量流程图。
- 节点文字和箭头标签位置明确的技术文档。
- 需要把翻译结果交付为可编辑 DOCX 的工作流。
- 需要让图内术语与正文保持一致的多语言项目。
需要人工复核或可能无法自动处理：
- 扫描件或已经扁平化成位图的流程图。
- 手绘图、自由曲线、数据图表和复杂插画。
- 节点非常窄、译文明显增长的目标语言。
- 原图已经存在文字重叠、箭头端点不清或字体缺失。
- 图形关系过于模糊，无法可靠判断文字属于哪个节点。
对于无法可靠恢复的图，不应为了自动翻译而凭空重建错误关系。正式交付前，关键流程图仍需要人工审校。
实际工作流
- 上传包含矢量流程图的 PDF，选择“翻译文档”。
- 在 PDF 翻译方式中选择 “重排（可编辑 Word）”。
- 设置目标语言与术语；系统处理正文时，同时尝试识别可翻译的图内文字。
- 下载 DOCX，在桌面 Word 中检查节点译文、箭头关系和文字是否溢出方框。
- 对译文较长、节点密集的图做最后一轮人工排版。
如果暂时不需要翻译，只想把流程图转换成可编辑 Word，可以看 PDF 流程图转 Word 后还能编辑吗。如果最终需要进入知识库，则可继续看 DOCX 转 Markdown 如何保留流程图、SVG 和 Mermaid。
下一步
先选一份包含典型流程图的真实 PDF 做小范围验证。对复杂文档来说，图内文字的处理质量往往决定译文能否直接进入审阅和交付，值得在扩大范围之前确认清楚。
